Изолирующее фланцевое соединение ИФС

Изолирующие фланцевые соединения ИФС используются для разделения на секции и электрической изоляции участков трубопровода.

ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

ИФС состоит из фланцев. В качестве уплотнителя между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечено шпилькой, которая изолируется от фланца втулкой.

Конструкция ИФС зависит от пониженного давления в газопроводе и условий эксплуатации.

ИФС бывает 2 типов соответственно ГОСТу 15150–69:

  • У1 для использования в среде при температуре от -40 до +60º С;
  • ХЛ 4 для использования в среде при температуре от -60 до +45º С.

При заказе ИФС обозначается: ИФС-А-Б-В  ТУ 3799-001-84334171-2012,  где:

  • А — диаметр условного прохода;
  • Б — условное давление рабочей среды;
  •   В — вид климатического исполнения.
Рабочая среда  среды, по отношению к которым применяемые материалы коррозионностойки
Рабочее давление PN  6 кгс/см²; 10 кгс/см²; 16 кгс/см²; 25 кгс/см²; 40 кгс/см²; 63 кгс/см²
Класс герметичности  «А» ГОСТ Р 54808-2011
Температура эксплуатации от -40ºС до +40ºС
Климатическое исполнение У1; ХЛ4
Материалы основных деталей Сталь Ст20 (Ст3)
Сопротивление изолятора не менее 5МОм при напряжении 1кВ
Установочное положение любое
Гарантийный срок  12 месяцев
Срок службы  15 лет
Изготовление и поставка ТУ 3799-001-84334171-2012

Основные технические характеристики

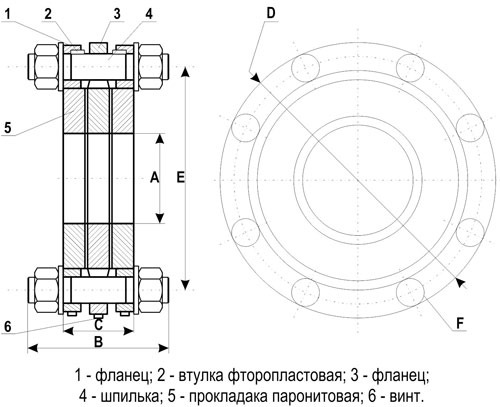

    Размеры
  Ду A B C D E N F
ИФС-15-10 15 19 70 44 95 65 4 18,5
ИФС-15-16 15 19 75 50 95 65 4 18,5
ИФС-15-25 15 19 80 58 95 65 4 18,5
ИФС-20-10 20 26 75 50 105 75 4 18,5
ИФС-20-16 20 26 85 56 105 75 4 18,5
ИФС-20-25 20 26 90 59 105 75 4 18,5
ИФС-25-10 25 33 90 47 115 85 4 18,5
ИФС-25-16 25 33 100 59 115 85 4 18,5
ИФС-25-25 25 33 100 59 115 85 4 18,5
ИФС-32-10 32 39 110 53 135 100 4 22,5
ИФС-32-16 32 39 110 59 135 100 4 22,5
ИФС-32-25 32 39 120 65 135 100 4 22,5
ИФС-40-10 40 46 120 59 145 110 4 22,5
ИФС-40-16

40

 46 124 65 145 110 4 22,5
ИФС-40-25 40 46 124 71 145 110 4 22,5
ИФС-50-10 50 59 110 59 160 125 4 22,5
ИФС-50-16 50 59 124 71 160 125 4 22,5
ИФС-50-25 50 59 130 75 160 125 4 22,5
ИФС-65-10 65 78 120 65 180 145 4 22,5
ИФС-65-16 65 78 130 77 180 145 4 22,5
ИФС-65-25 65 78 130 77 180 145 4 22,5
ИФС-80-10 80 91 125 75 195 160 4 22,5
ИФС-80-16 80 91 130 77 195 160 4 22,5
ИФС-80-25 80 91 130 83 195 160 8 22,5
ИФС-100-10 100 110 124 71 215 180 8 22,5
ИФС-100-16 100 110 135 83 215 180 8 22,5
ИФС-100-25 100 110 150 88 230 190 8 26,5
ИФС-150-10 150 161 130 77 280 240 8 26,5
ИФС-150-16 150 161 150 89 280 240 8 26,5
ИФС-150-25 150 161 154 94 300 250 8 30,5
ИФС-200-10 200 222 140 77 335 295 8 26,5
ИФС-200-16 200 222 160 95 335 295 12 30,5
ИФС-200-25 200 222 168 100 360 310 12 30,5
ИФС-250-10 250 276 142 82 390 350 12 26,5
ИФС-250-16 250 276 170 98 405 355 12 30,5
ИФС-250-25 250 276 184 107 425 370 12 34,5
ИФС-300-10 300 329 120 89 440 400 12 26,5
ИФС-300-16 300 329 170 101 460 410 12 30,5
ИФС-300-25 300 329 195 113 485 430 16 34,5
ИФС-350-10 350 377 155 90 500 460 16 26,5
ИФС-350-16 350 377 175 108 520 470 16 30,5
ИФС-350-25 350 377 210 136 550 490 16 37,5
ИФС-400-10 400 426 160 98 565 515 16 26,5
ИФС-400-16 400 426 190 120 580 525 16 30,5
ИФС-400-25 400 426 220 142 610 550 16 37,5
